Extrator de líquidos e fluidos

PL VAC 10 é usado para remover uma grande variedade de líquidos. Ele é equipado com um sistema de extração de vácuo especial que requer apenas um operador e pode ser instalado precisamente onde ele é necessário. Pode ser usado com um compressor. O acoplamento venturi fornecido dá um vácuo de -0,7 a -0,9 bar.

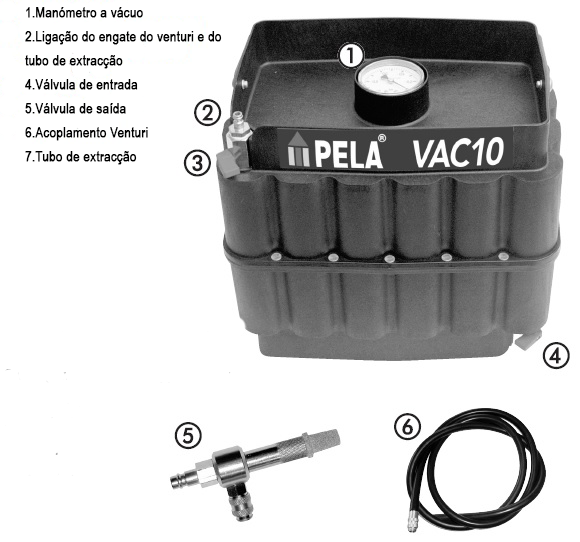

Composição :

Operação :

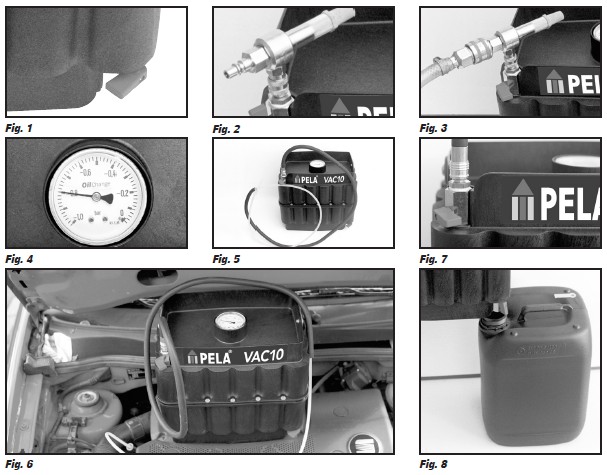

1. Fechar a válvula de saída (alavanca horizontal) (Fig. 1)
2. Conecte o engate venturi à válvula de entrada (Fig. 2)
3. Conecte a mangueira do compressor ao engate do venturi (Fig. 3) e abra a válvula de entrada (alavanca vertical)
4. Ligue o compressor e controle o manômetro até que a pressão indicada esteja entre - 0,7 e - 0,9 bar (Fig. 4).
5. Feche a válvula de entrada (alavanca horizontal) e desligue o compressor. Existe agora um vazio operacional no PL VAC 10
6. Desligar o engate do venturi
7. Ligue a mangueira de extracção fornecida com a unidade ao acoplamento e mergulhe a outra extremidade da mangueira no líquido a ser extraído ou na abertura do manómetro (Fig. 5 + 6).
8. A abertura da válvula de entrada (alavanca vertical) aciona automaticamente o início do processo de extração. É possível extrair até 8 litros em cada operação. O manômetro indica se o vácuo ainda é suficiente
9. No final do processo de extração, feche a válvula de entrada (alavanca horizontal) e remova a mangueira (Fig. 7);
10. Abra a válvula de entrada (alavanca vertical) para libertar o vácuo
11. Coloque o PL VAC 10 acima de um recipiente de recuperação e abra a válvula de saída (alavanca vertical). NOTA: Para esvaziar o recipiente, a válvula de entrada deve permanecer aberta (Fig. 8).

Tem cuidado:

- Não utilize PL VAC 10 para extrair líquidos inflamáveis (perigo de explosão).
- Não utilizar PL VAC 10 para extrair ácidos ou álcalis.
- Nunca ligue um compressor directamente ao PL VAC 10, utilize sempre o acoplamento venturi.
