Extracteur de liquides et fluides

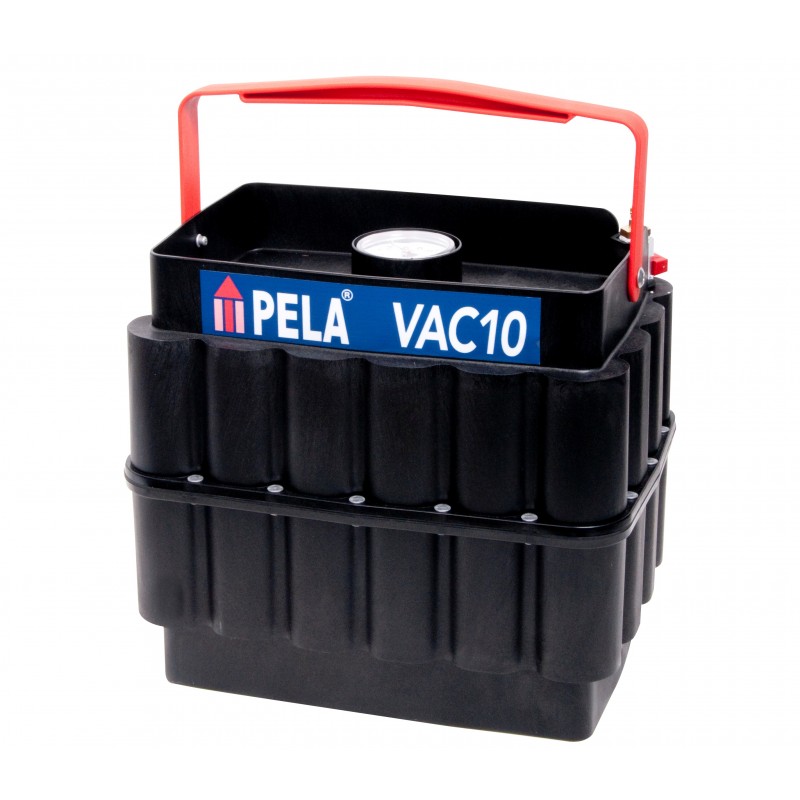

PL VAC 10 viene utilizzato per rimuovere un'ampia varietà di liquidi. È dotato di uno speciale sistema di aspirazione che richiede un solo operatore e può essere installato esattamente dove necessario.

Utilizzare con un compressore. L'attacco Venturi fornito fornisce un vuoto da -0,7 a -0,9 bar.

Composizione :

funzionante :

1. Chiudere la valvola di uscita (leva orizzontale) (Fig. 1)
2. Collegare il giunto Venturi alla valvola di ingresso (Fig. 2).
3. Collegare il tubo flessibile del compressore al raccordo Venturi (Fig. 3) e aprire la valvola di ingresso (leva verticale).
4. Accendere il compressore e monitorare il manometro fino a quando la pressione indicata è compresa tra - 0,7 e - 0,9 bar (Fig. 4).
5. Chiudere la valvola di aspirazione (leva orizzontale) e scollegare il compressore. C'è ora un vuoto operativo nel PL VAC 10
6. Scollegare il giunto Venturi
7. Collegare il tubo estrattore fornito con l'apparecchio al raccordo e immergere l'altra estremità del tubo nel liquido da estrarre o nell'apertura del manometro (Fig. 5 + 6).
8. L'apertura della valvola di aspirazione (leva verticale) attiva automaticamente l'avvio del processo di estrazione. E' possibile estrarre fino a 8 litri ad ogni operazione. Il manometro indica se il vuoto è ancora sufficiente.
9. Al termine del processo di estrazione, chiudere la valvola di aspirazione (leva orizzontale) e rimuovere il tubo flessibile (Fig. 7);
10. Aprire la valvola di aspirazione (leva verticale) per liberare il vuoto.
11. Posizionare il PL VAC 10 sopra un contenitore di recupero e aprire la valvola di scarico (leva verticale).
NOTA: Per svuotare il contenitore, la valvola di aspirazione deve rimanere aperta (Fig. 8).

Stai attento:

. Non utilizzare il PL VAC 10 per estrarre liquidi infiammabili (pericolo di esplosione).
. Non utilizzare PL VAC 10 per estrarre acidi o alcali.
. Non collegare mai un compressore direttamente al PL VAC 10, utilizzare sempre il giunto Venturi.
