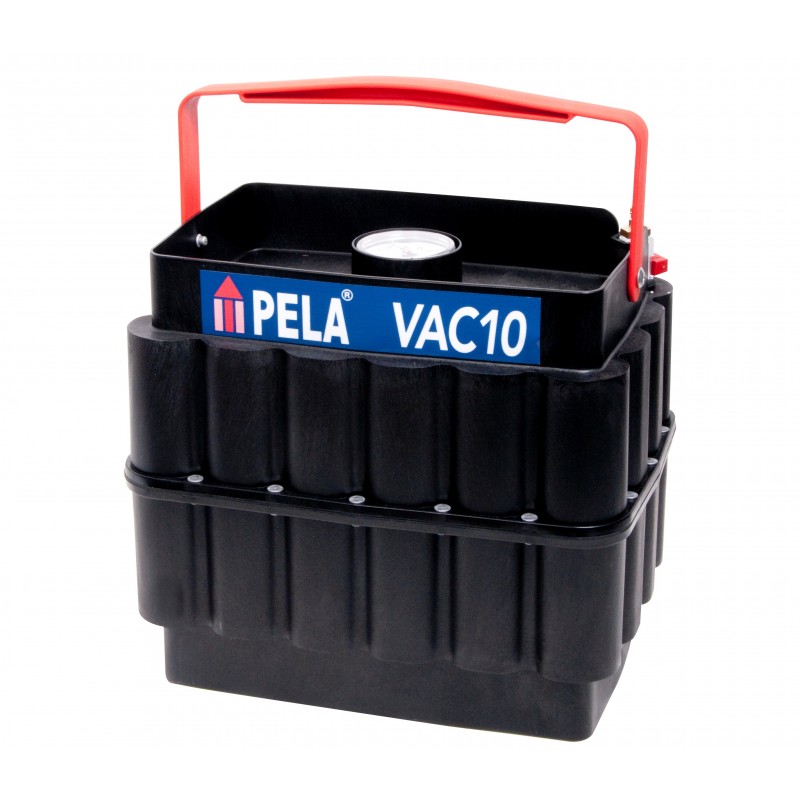

Extracteur de liquides et fluides

Le PL VAC 10 sert à éliminer une grande variété de liquides. Il est équipé d’un système spécial d’extraction par aspiration qui ne nécessite qu’un seul opérateur et peut être installé précisément à l’endroit requis.
S'utilise avec un compresseur. L’accouplement venturi fourni donne une dépression de – 0,7 à – 0,9 bar.

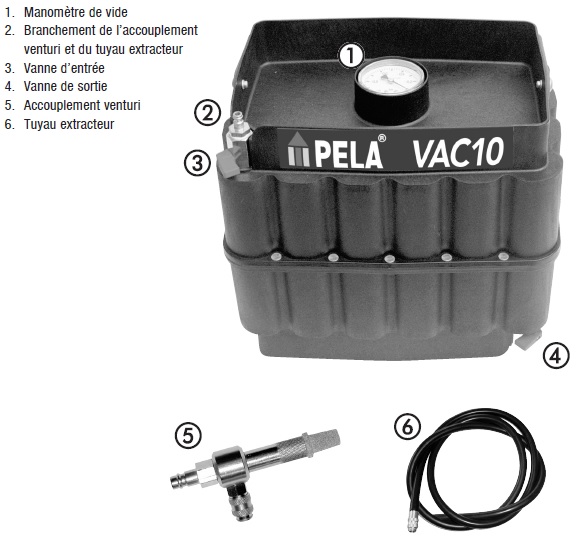

Composition :

Fonctionnement :

1. Fermer la vanne de sortie (levier horizontal) (Fig. 1)
2. Brancher l’accouplement venturi sur la vanne d’entrée (Fig. 2)
3. Brancher le tuyau du compresseur sur l’accouplement venturi (Fig. 3) et ouvrir la vanne d’entrée (levier vertical)
4. Mettre le compresseur en marche et surveiller le manomètre jusqu’à ce que la pression indiquée soit entre – 0,7 et – 0,9 bar (Fig.4)
5. Fermer la vanne d’entrée (levier horizontal) et débrancher le compresseur. Il y a maintenant un vide opérationnel dans le PL VAC 10
6. Déconnecter l’accouplement venturi
7. Brancher le tuyau extracteur fourni avec l’appareil sur l’accouplement et immerger l’autre extrémité du tuyau dans le liquide à extraire ou dans l’ouverture de la jauge (Fig. 5 + 6)
8. L’ouverture de la vanne d’entrée (levier vertical) déclenche automatiquement le démarrage du procédé d’extraction. Il est possible d’extraire jusqu’à 8 litres à chaque opération. Le manomètre indique si le vide est toujours adéquat
9. A la fin du procédé d’extraction, fermer la vanne d’entrée (levier horizontal) et retirer le tuyau (Fig. 7) ;
10. Ouvrir la vanne d’entrée (levier vertical) pour libérer le vide
11. Placer le PL VAC 10 au-dessus d’un conteneur de récupération et ouvrir la vanne de sortie (levier vertical).
NOTE : Pour vider le conteneur, il faut que la vanne d’entrée reste ouverte (Fig. 8).

Attention:

• Ne pas utiliser le PL VAC 10 pour extraire des liquides inflammables (danger d’explosion).
• Ne pas utiliser le PL VAC 10 pour extraire des acides ou des alcalis.
• Ne jamais brancher un compresseur directement sur le PL VAC 10, utiliser toujours l’accouplement venturi.
